智能功率開關在開關電源中如何選用

添加時間:2021-10-08 11:24:18   瀏覽次數: 次    【 】   打印   關閉窗口

         隨著我國科技不斷進步,開關電源技術也逐步提升,智能功率開關越來越被大家所熟知,它不僅使開關電源器件的數量減少,成本降低,還使開關電源效率和可靠性提高,那么怎么應用智能功率管呢,下面逐步細說一下。

        一、什么是智能功率開關
        將開關電源的檢測電路、控制電路、保護電路、驅動電路以及一些外圍接口電路等與功率開關做成一體化的集成器件
叫做智能功率開關。智能功率開關的引線大多為4線5線也有10線以上,但至少有3線,叫三端器件。

二、智能功率開關工作模式

    智能功率開關基本上是單端電路結構,主要工作模式有:

    ⑴ PWM電流型,如VIPER50,

    ⑵ PWM電壓型,如PI的TOP開關系列

    ⑶ ON/OFF型,如PI的TNY系列

    ⑷ RF變頻控制型,如IR的IR4010

    ⑸ 復合控制型(PWM電壓型+ON/OFF型),如PI的UC3844

三、智能功率開關的主要技術性能

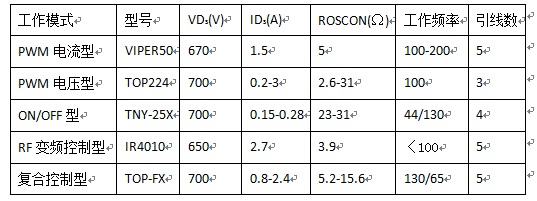

    如圖,智能功率開關五種工作模式以及相應系列產品的主要性能,工作頻率為40~130KHz,大多為100KHz,功率開關
耐壓為700V,較低為650V,較高可達800V,他們都能適應85~265VAC輸入電壓,這是智能功率開關一大優點,器件引線通常有4-5個,有3個引線,這種器件應用優勢是在150W以下的小功率范圍,10W以下更具特色,如TNY系列具有較好的節能效果,空載損耗有30-60mW。





    四、智能功率開關的擴展
       智能化的發展使智能功率開關迅速走向成熟,智能化功能的增加使外圍電路簡化,隨著智能化繼續提高又增加      許多特殊功能和外圍控制功能,器件引線也相應增加,智能化擴大主要有三個方面:

   ⑴ 外圍電路簡化

   ⑵ 綠色電源要求

   ⑶ 外控智能化

      ① 外周步功能   能與外信號同步兒受控于較低頻率的外信號,也可實現智能功率開關之間同步工作

      ② 外部限流   減小限流值可降低導通損耗,提高電路效率,限流值隨輸入電壓增加而減少,能保持恒功率輸出

      ③ 遠程O(píng)N/OFF控制  通過內部狀態控制器或微處理器,經狀態控制輸入端響應控制信號,實現開/關各種控制功能。

      ④ 電網過/欠壓關斷   電網電壓高于或低于門限值時功率開關被禁止,電源不工作。過壓功能可提供有效的浪涌尖峰保
護,也可保護長時間電網高壓浪涌。

      ⑤ 電網正饋   利用電網正饋特性可調制占空比可顯著減小電網頻率的脈動。
綜上所述,智能功率開關是高度智能化的器件,性能更加優越,功能更為齊全,隨著軟開關技術的不斷融入,伴有軟件控制的智能功率開關更加得以廣泛使用,也促進了智能功率開關技術的發展。
